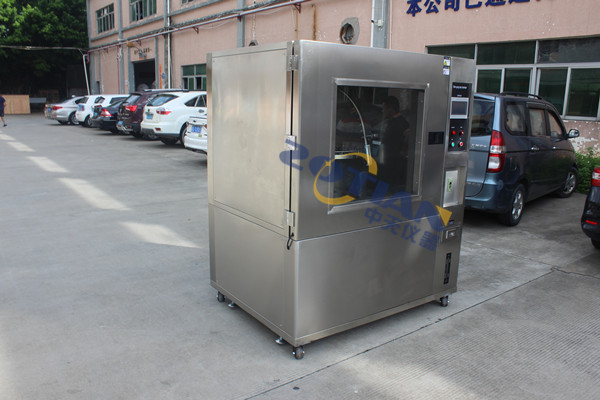

化淋雨試驗室
軍用標準強化防水實驗室通過模擬車輛在使用條件下遇到自然降雨時的人工環境來測試車輛的密封性能，從而評估設備外殼在下雨條件下防止雨水滲透的能力，以及在淋雨時或淋雨后的工作效率。車輛下線出廠是一個檢測程序。GJB150-II軍用
標準強化防水實驗室是公司自主研發生產的，具有全自主知識產權的用于檢測軍用裝備、井具、客車、汽車、火車等車輛密封性的國產非標設備。根據不同車型的雨水需求，雨水實驗室可實現三面、四面、五面、六面多面噴灑和各種雨強雨水試驗。
GJB 150.8A軍用標準增強雨實驗室:該設備主要用于測定。
①防護罩或外殼防止雨水滲透的有效性；
②設備在淋雨期間或之后滿足其性能要求的能力；
③雨水對設備的物理?yè)p壞；
④雨水排除系統是否有效。
GJB 150.8A軍用標準強化雨實驗室:雨實驗室基于標準。
① GJB 150.8A-2009軍用設備實驗室環境試驗方法第8部分:雨水試驗。
② QC/T476-2007乘用車防雨密封性限值及試驗方法。
③ GA1052.1~GA1052.7井棚。
④ TB/T？1802-2016鐵路車輛水密性試驗方法。
樣本量：樣品的物理尺寸，如D11700×W2880×H3980mm。
噴架尺寸：根據樣品物理尺寸定制，如D13600×W3880/3400×H4500mm。
車輛左右兩側的噴灑距離應為0.5米，也就是說車輛左右兩側的距離應共同達到一米。對于大型車輛，建議左右兩側留有0.8米的噴灑距離，以免碰到噴頭。但如果場地有限，可以在3.5米以內。
總尺寸：約D14000×W3500×H5000mm。
噴涂表面：車輛的前部、后部、左側、右側、頂部和底部都經過噴涂試驗。
噴嘴布局：400×400mm點陣布局，共約1468個噴頭:頂部272個水噴頭；底部噴嘴的數量暫定為272個；左側374個水噴嘴；右側374個噴水嘴；一個88；88在后面。
噴嘴數量為暫定，待雨面等參數確定后進行終確認。
雨量強度：8-12毫米/分鐘
噴嘴的噴射壓力：276千帕，大可調壓力500千帕。
壓力計：水泵出口安裝有壓力表，壓力由變頻器控制。
壓力:0-0.5mpa。
流量計：在水泵出口流量調節閥后安裝流量計。
流量:1-100m3/h。
總噴灑面積:約246平方米。
強降雨水流:246m2 × 0.012m=2.952m3/min。
根據計算，葉水量為3T/min，4分鐘后水流回水池過濾。清水池暫定12m3，污水池暫定3m3。
電源：約80kw·h 380v 50hz三相五線制。
文件中提到的與水有關的水池和水泥地基等土建工程應由您承擔，然后我們才能發布圖紙。但是如果圖紙需要審核，建議建筑設計院制作。
噴涂系統
l對車輛的前、后、左、右、上、下表面進行噴水，避免噴水死角，并保證噴水壓力和流量與車輛各部位相對應，滿足“軍用標準程序二強化試驗”要求。雨室的框架結構簡單美觀，在保證防銹防震的同時，整個設備操作方便，便于零件的檢修和維護。
l本設備主要包括:噴淋系統、供水系統、水循環系統、排污系統和電氣控制系統。
l雨水系統主要包括:水泵、自動調壓閥、水壓計、主管道、支管、支管、流量計、流量調節閥、噴嘴、噴嘴管架、噴嘴管架移動系統、電控系統等。水泵的供水壓力應設定為確保噴嘴的出口壓力為276千帕10千帕。泵的數量、揚程、流量和管徑應滿足系統要求。每個噴涂表面應覆蓋雨水試驗中涉及的大尺寸車輛以及各種車輛的所有測試零件。雨淋裝置應保證車輛從前、后、側、底、頂方向噴水，避免噴水死角，并保證車輛各部位對應的噴水壓力和流量符合QC/T 476-2007的要求。雨水管道的框架結構簡單美觀，在保證防銹防震的同時，整個設備可靠，操作簡單，便于零件的維修和保養。
管道
l主管:所有噴淋管道材料均采用304#不銹鋼管；水泵吸水管內徑150毫米，泵的主供水管頂部?jī)?nèi)徑100毫米，從泵出口到流量計底部?jī)蓚?cè)的主供水管內徑100毫米。
l支管:噴淋支管采用304#不銹鋼管，直徑40mm。
噴嘴布置
l噴嘴采用銅噴嘴。注射狀態是錐角為60度的實心圓錐體。噴水角度，頂部噴頭垂直于水平面，噴頭設計符合國家標準。噴嘴呈網格狀排列，噴射區域沒有空區域。噴嘴可以根據噴射角度適當調整。根據設計依據，雨水室內布置6個水嘴。
l頂部噴嘴的軸線垂直于水平面，側面噴嘴的軸線垂直于車輛的縱向?qū)ΨQ平面。
