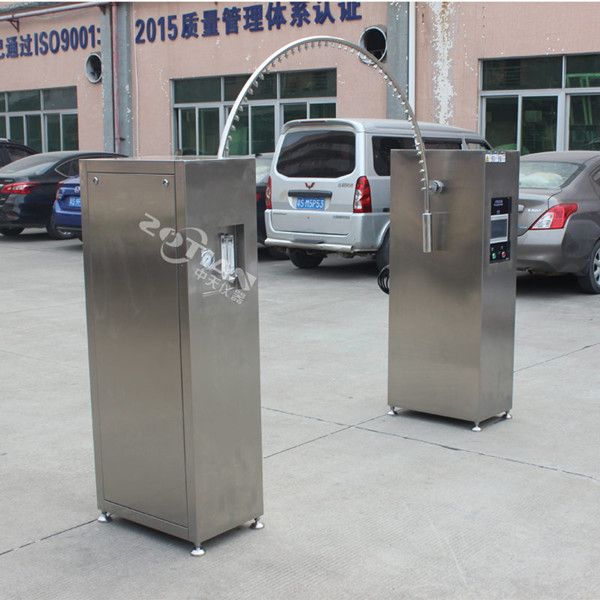

擺管式淋雨試驗設備采用優質材料，用目前國內數控加工設備加工成型。該設備由擺動管支架、擺動管傳動、工作轉盤和電氣控制四部分組成。其中，支架、轉盤護罩和控制臺采用SUS304不銹鋼發絲板。搖擺管柱用槽鋼焊接，保證搖擺時搖擺管不晃動；立柱的包邊材料采用不銹鋼板，這樣在試水時不會生銹；設備的樣品架、法蘭、噴嘴等附件均由不銹鋼制成。
設備的搖擺管采用不銹鋼管，可以135度來回?fù)u擺。同時通過擺管上的噴嘴噴出一定流量和壓力的水，對試樣進行水試驗。本發明設計合理，制造準確，維修方便。旋轉頻率由變頻器自動控制，角度可調，操作簡單。樣品架轉臺采用手動升降裝置，設計載荷200 kg，可水平旋轉360度。轉速由變頻器自動控制，可以調節。整套設備設計合理，經久耐用。在滿足國家標準的前提下，在各方面性能穩定的基礎上，設備更加實用，易于控制。
該設備需要配備一個儲水箱，為試驗噴水提供擺動管。吸水電機將水池中的水抽到管道中，通過調節減壓閥，保持從擺動管的噴嘴流出的規定流量和壓力。測試水部分循環使用。明擺管淋雨時要考慮排水，使試驗水快速排出，好不要積水。
擺管雨水試驗箱技術規范
l樣品架轉速:1-3 r/min可調
l樣品架負載:200千克
l擺動管半徑:1000毫米
l測試臺大小:800㎜(可根據客戶需求設計)
l擺管噴霧孔徑:0.4 - 0.8㎜
l擺動管孔間距:50毫米
l擺動管的擺動:60、90和180可調
每孔平均水流速度:0.07-0.6L/min
l設備電源:AC380V
電路控制和保護系統
l這套設備采用PLC可編程控制器對擺管的旋轉角度和轉速進行設定和控制，有效保證了試驗按標準運行；
l擺動管和轉盤獨立控制系統；
l時間設定分別控制幾個獨立系統；
l進口執行部件；
l配有濾水器；
l無熔絲保護開關；
l過載、漏電、全護套端子；
l具有自動關機等保護；
實驗室設施的布局
實驗室應有足夠的空間容納整套設備，有完整的照明、供電、供水和排水設施。
實驗室的地面應鋪設防滑、防滲材料，并在地面四周留有寬200mm、深100mm的排水溝，以方便試驗時廢水的排出，廢水可通過排水溝順利排出室外，以保證實驗室地面不會積水，影響試驗。
實驗室應配備足夠的試驗用儲水箱，儲水箱的位置應布置合理，以保證進出水和試驗用水的方便，并保證試驗不受影響。儲水箱可以設計成1000毫米高、1000毫米寬、600毫米深。采用磚石結構，內外瓷磚疊加，保證不滲水，進出水方便。
實驗室的墻壁應覆蓋不透水的瓷磚，高度至少為2500毫米。防水、防漏電的電源裝置應安裝在墻壁的適當位置。設備電源為交流380V tn-s。
占用空間深3000毫米，寬4500毫米，高3000毫米。
擺管淋雨試驗箱隨機材料提供。
l說明書、電路圖、合格證、保修卡；
操作方法、注意事項、裝運的基本附件和維護事項；
設備使用條件
l環境溫度:5℃~+32℃；
l環境濕度:≤95%；(無冷凝)
l供電要求:AC 380 (10%) V/50 Hz三相五線制；
l預裝容量:3KW；
