二維影像測量?jī)x通過圖像分析技術實現點到線距離的高精度測量，其核心流程包括圖像采集、特征識別、坐標計算和結果分析。以下是具體步驟和關鍵技術細節：

一、測量原理

幾何模型

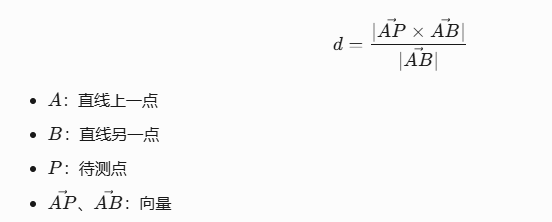

點到線的距離公式為：

二、具體測量步驟

步驟1：圖像采集與預處理

高分辨率成像：使用500萬像素以上工業相機捕捉清晰圖像。

光照控制：采用環形LED同軸光，減少陰影干擾。

圖像增強：通過高斯濾波、中值濾波去除噪聲。

步驟2：特征識別

點識別：

使用邊緣檢測算法（如Canny算法）定位目標點（如孔中心、邊緣尖點）。

亞像素插值：將像素坐標細化至0.1~0.5μm級精度。

線識別：

Hough變換或RANSAC算法提取直線（如工件邊緣、軸線）。

確定直線的參數方程（y=kx+b或一般式Ax+By+C=0）。

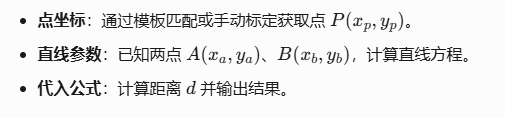

步驟3：坐標計算

步驟4：結果分析

公差對比：將實測距離與設計值比較（如IT7級公差±0.01mm）。

可視化報告：生成距離分布圖、超差點標注及統計分析（如CPK值）。

三、關鍵技術挑戰與解決方案

挑戰 解決方案

點在線上的投影誤差 使用高精度亞像素插值（如Lucy-Richardson算法）提高坐標精度。

線段傾斜導致誤判 結合RANSAC算法自動篩選優擬合直線，降離群點影響。

表面反光或低對比度 調整光源角度或采用自適應閾值分割（Otsu算法）。

動態干擾（如振動） 配備氣浮平臺或激光防抖模塊，控制重復定位精度≤±0.005mm。

四、典型應用場景

場景 測量案例 精度要求

電子元件檢測 SMT貼片偏移量（如電阻焊點到PCB邊的距離） ±0.05mm以內

模具制造 導柱安裝孔到模板的平行度偏差 ±0.01mm以內

機械裝配 螺栓孔軸線到齒輪齒面的距離 ±0.1mm以內

五、示例數據（點到線距離測量）

工件 理論距離 實測距離 偏差 判定結果

PCB焊盤 1.2mm 1.23mm +0.03mm 合格

齒輪模仁 3.5mm 3.48mm -0.02mm 合格

六、選型建議

入門級需求：200萬像素相機+基礎圖像處理軟件（如OpenCV），精度±0.1mm。

高精度需求：500萬像素遠心鏡頭+測量軟件（如Visionary-T），精度可達±0.005mm。

復雜場景：搭配多軸運動模組實現動態目標跟蹤（如在線檢測流水線）。

七、注意事項

校準：定期用標準量塊（如100μm臺階規）校準系統。

基準匹配：確保圖像坐標系與設計圖紙坐標系一致。

多視角補償：對傾斜工件采用旋轉拼接測量（需控制拼接重疊率＞30%）。

通過合理選型與優化算法，二維影像測量?jī)x可實現從微米級精密檢測到毫米級大尺寸測量的全覆蓋。
