適用于科研單位、質檢機構、大專院校等場景
1、底座、立柱、工作臺采用00級花崗巖結構，剛性強，形變小，從而保證精度穩定；
2、兩層全花崗巖工作臺結構，減少機械精度誤差，保證X、Y兩軸水準精度；
1、三維測量：測量高、寬、長度、兩面的夾角、圓錐的頂角、圓柱的直徑、倒角、直線度、 平面度、圓度、圓柱度、垂直度、平行度、傾斜度等。
2、手動對焦：手動找到清晰時候的Z位置。
|
序號 |
說明 |
名 稱 |
規 格 型 號 |
數量 |
備注 |
|
|
機臺配置 |

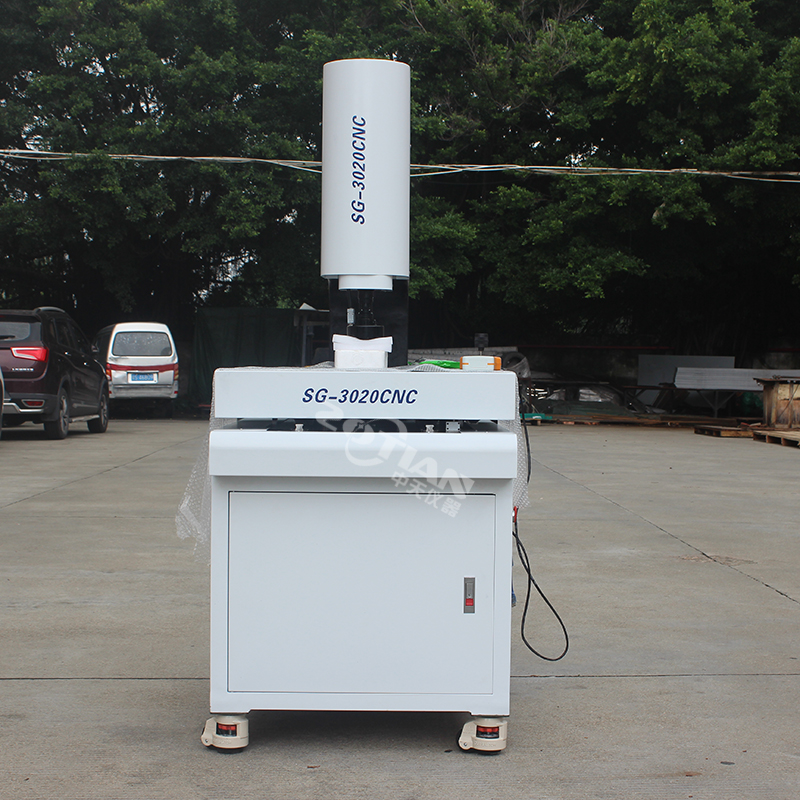

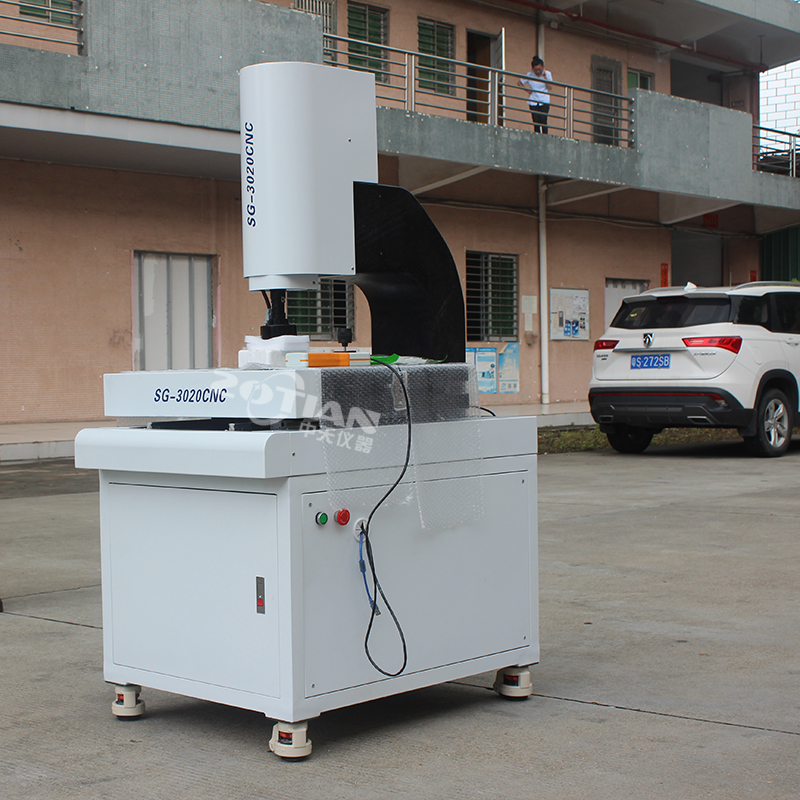

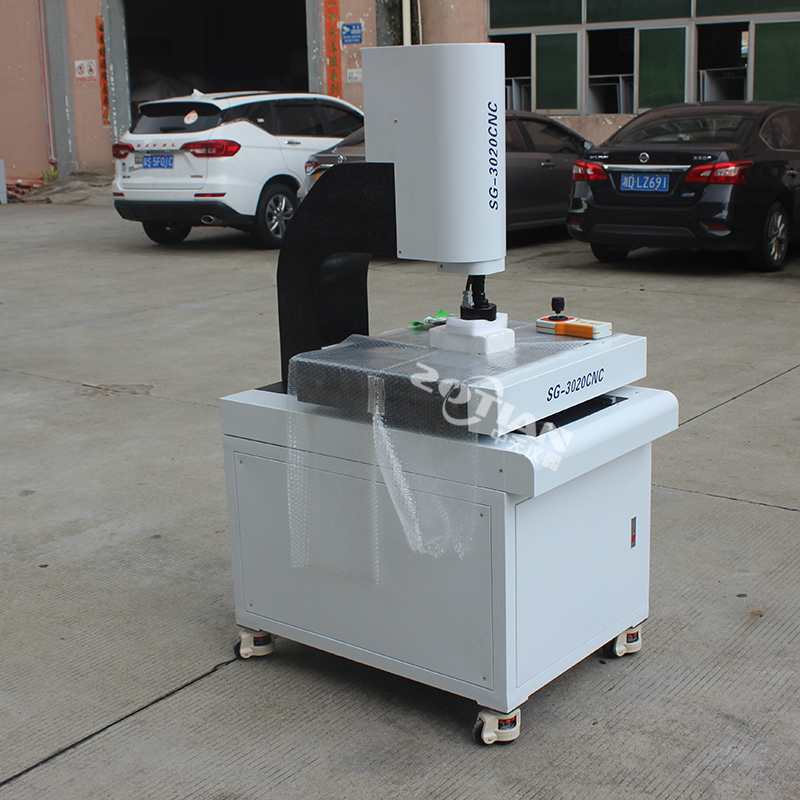

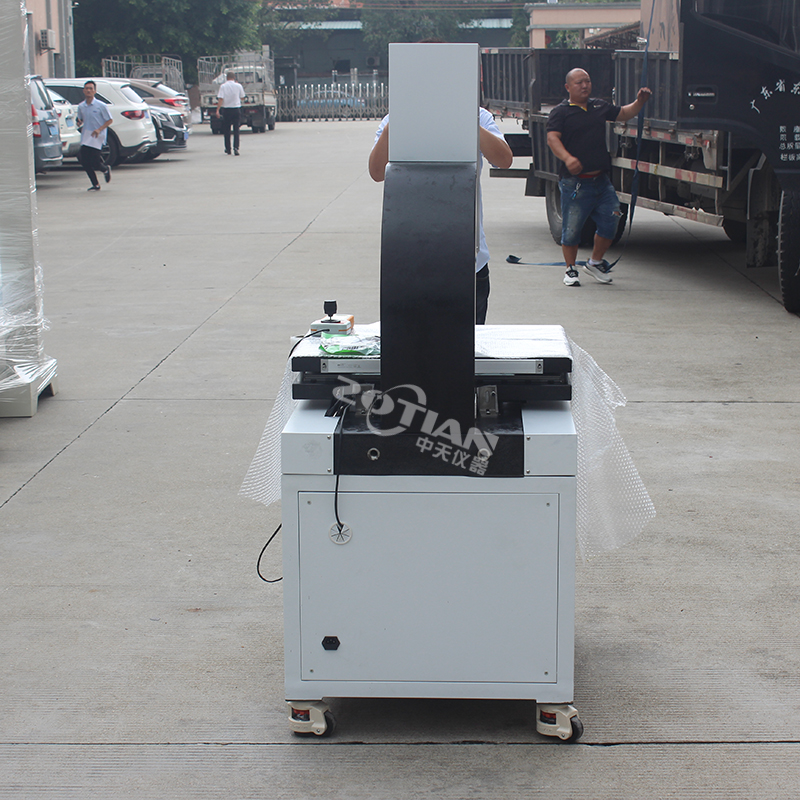

型號:CNC-3020 |
|
|
|||
|
1 |
儀器機身 |
00級天然花崗巖底座、立柱、工作臺 |
1組 |
|
||
|
2 |
玻璃 |
高精密光學玻璃 |
1塊 |
|
||
|
3 |
表面光源 |
LED表面冷光源 |
1個 |
|
||
|
4 |
底燈光源 |
LED平行輪廓冷光源 |
1個 |
|
||
|
5 |
影像采集卡 |
臺灣XF-2000 |
1張 |
|
||
|
6 |
CCD |
美國TEO高解析度彩色CCD |
1個 |
|
||
|
7 |

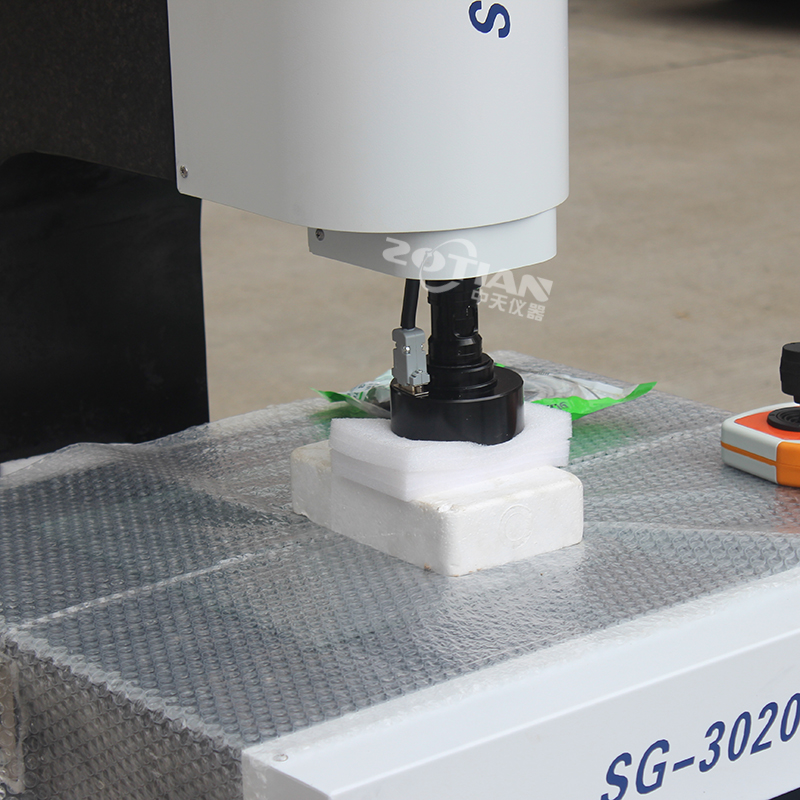

鏡頭 |
PMS高清晰度手動遠心鏡頭（放大倍率28X-180X） |
1個 |
|
||
|
8 |
傳動方式 |
TBI精密級（靜音）滾珠絲桿 |
3組 |
|
||
|
9 |
導軌 |
臺灣TBI精密級直線導軌 |
3組 |
|
||
|
10 |
控制系統 |
控制部件：HD控制系統 |
1套 |
|
||
|
11 |
光柵尺 |
0.001mm分辨率光學尺 |
2條 |
|
||
|
12 |
馬達 |
臺灣三軸伺服馬達 |
3個 |
|
||
|
13 |
精準測量軟件 |
專業3d精準自動測量軟件 |
1套 |
|
||
|
14 |
加密鎖 |
軟件加密鎖 |
1個 |
|
||
|
計算機系統 |
15 |
電腦控制系統（雙核2.4 /DDR 4G內存/固態硬盤500G/ 19”寸日本非利普LED顯示器） |
選配 |
|
||
|
其他配件 |
16 |
校正塊 |
1塊 |
|
||
|
17 |
安裝光盤 |
|
|
|||
|
18 |
用戶操作手冊 |
1本 |
|
|||
|
19 |
合格證書 |
1份 |
|
|||
|
20 |
產品裝箱清單 |
1份 |
|
|||
|
貨物技術規格 |
1 |
量測行程: X軸:300mm /Y軸:200 mm /Z軸: 200mm |
|
|
||
|
2 |
X/Y軸線性精度: (3+L/200)um |
|
|
|||
|
3 |
X/Y光學尺解析度: 0.001mm |
|
|
|||
|
4 |
有點,線,圓,兩點距離,角度量測等基本功能 |
|
|
|||
|
5 |
測量資料可導入Excel/Word或CAD格式文檔 |
|
|
|||
|
機臺承重 |
45kg |
|
|
|||
|
電源要求 |
220V ±10% 50/60HZ |
|
|
|||
|
適合環境 |
溫度：20-25 oC 濕度：50%-60% |
|
|
|||

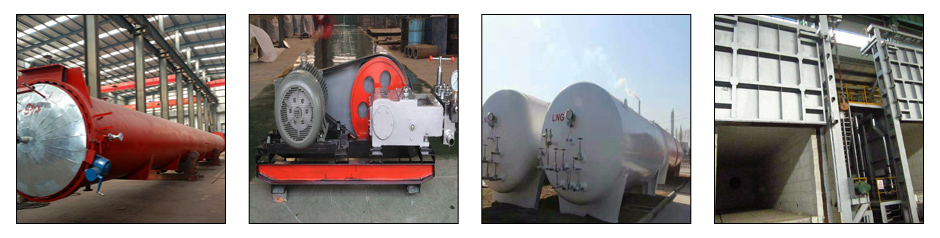

二次元影像測量儀適用于在鍋爐、壓力容器、航天、航空、電力、石油、化工、
海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、
高校等行業。
