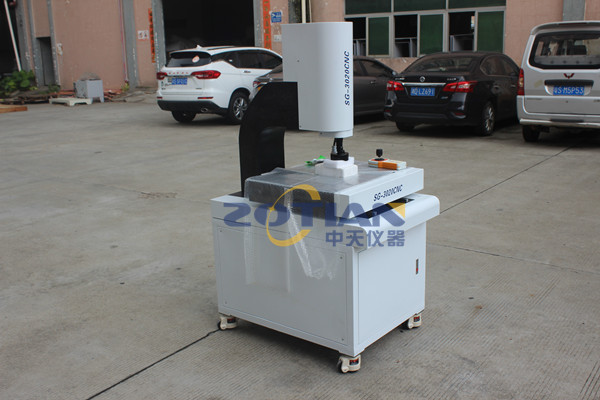

三維光學輪廓測量?jī)x特性:
1.三軸采用高精度直線導軌和研磨滾珠絲杠驅動，噪音和振動低，動態幾何誤差變形?。?br />
2.采用優質花崗巖大理石底座和立柱，具有良好的溫度穩定性和有效的抗變形能力。
3.采用花崗巖大理石工作臺，慣性小，保證高速運轉的定位精度和穩態性能。
4.有限元結構分析和優化的結構設計保證了該系列整個系統的高精度和穩定性。
5.采用英國KMN集成控制箱和日本松下伺服電機，實現全閉環控制。
X\Y\Z測量沖程：300*200*200、400*300*200、500*600*200
焦點距離：95毫米
外形尺寸：600*760*1600、700*930*1600、900*1100*1600
大負載：30公斤
儀器重量：180公斤、260公斤、330公斤
電源：220伏+10%，50赫茲-60赫茲
指示誤差：(3.0+升/200)微米
計算機：聯想品牌商務機:酷睿2.5/內存2G/硬盤500G/19寸液晶彩色顯示屏
接觸探針：英國RENISHAW MCP接觸探針(可選)
控制傳輸計數系統：TBI研磨級滾珠絲杠
上引p級直線導軌：進口高性能伺服電機
英國KMN-750全閉環控制系統：1μm封閉式玻璃光柵尺
系統映射：美國TEO高清彩色1/3”攝像頭+圖像卡？圖像放大28 X -180X
清晰連續變焦鏡頭/放大倍率0.7-4.5倍
可選:0.5倍物鏡，放大倍數15-115倍
可選:2X物鏡，放大倍數60-460倍
光源系統：程控八區環形面光源+平行剖面led冷光源
測量軟件:一個真正的復合軟件。R&D團隊歷時25年研發成功專業測量軟件，是一款全新的將激光、探頭、圖像結合的復合測量軟件。
操作室簡單而強大，集成了CAD導入對比、全圖形顯示、快速點擊操作、實時數據對比、多樣化報表格式、先進算法等諸多功能。也保證了算法的先進性和準確性。
廣泛應用于機械加工、電子、汽車、五金、模具、精密制造、塑膠制品、光電、手機、PCB板、電子元器件、半導體、觸摸屏、液晶面板、醫療器械、刀具、軸承、終端等行業。
軟件功能
-完整的幾何尺寸(點、線、面、圓、球、柱、弧、錐)、形位公差(直線度、平面度、圓度、真球度、圓柱度、位置、平行度、垂直度)測量功能。
-在非正常關機的情況下，比如停電，軟件可以自動恢復數據，防止測量數據無法恢復，影響工作效率。
-提供強大的線性和非線性補償功能，確保機器更高的精度。
-多語言窗口軟件(支持中文、英文、日文、韓文、德文)。
-方便快捷的設置工件坐標系(原點、軸線對齊、表面對齊、旋轉和偏置)。
-支持鼠標、鍵盤、屏幕、搖桿等多種移動方式，更容易找到測量對象。
-支持快速自動對焦，減少人為誤差。
-快速定位(元素區域？繪圖區？數字區域？圖片導航等。)到被測區域。
-圖像去毛刺功能，可避免重疊和線段斷裂。
-多模式圖像邊緣查找工具，測量元素更簡單、更準確。
包裝和運輸：供應商負責將運輸設備包裝到用戶指定的地點，費用由供應商承擔。
專門技術訓練：對需方操作人員進行操作技術培訓，使受訓人員能夠獨立操作。
要求參加培訓的人員具備基本的測量知識。
現場安裝和調試：中天儀器負責測量機的安裝調試。設備到達用戶現場后，在卸貨時檢查外包裝箱是否損壞，做好詳細記錄，并由雙方簽字確認。所有包裝箱只能在Comani技術人員的監督和批準下打開。根據需要，用戶需要提供內部運輸、拆卸支持及相應的機器吊裝設備。安裝測量機時，需要滿足供應商的要求，環境條件符合標準。
我公司與用戶共同負責測量機安裝現場的終驗收，我公司保證交付的測量機將參照中華人民共和國GB/T影像測量?jī)x器驗收和復驗幾何技術規范，按照KMN企業標準執行。如需第三方認證，費用由用戶承擔。
自安裝驗收之日起12個月，但不超過自交付之日起15個月。在此期間，我們將負責免費維修由于我們的原因造成的機器故障。
供應商采用定期回訪和隨時電話咨詢相結合的售后服務制度，力求及時發現和解決用戶使用中存在的困難和問題，1小時內響應和回復。如有必要，供應商將在收到請求后24小時內派技術人員到現場解決問題。
驗收規范:
1.驗證項目:
a、各部分的外觀和相互作用。
B.計算機和軟件功能。
C.指示錯誤(E1)。
2.測量重復性
檢查透射照明下變焦物鏡的大放大倍數，將標準玻璃線尺放在玻璃工作臺的中心，并使其與縱向?qū)к壠叫?。清晰成像后，?duì)準玻璃線尺的“0”十字線圖像，將儀器歸零。之后，用從線對準并讀取標準玻璃線尺的“100”十字線圖像，重復上述測試4次，任意兩次讀數之差應滿足要求。(對于同類，可使用1級量塊進行與直線尺相同的同類檢驗，重復取樣時可讀取4次和2次的平均值。）
3.驗收移交:
a、以檢定記錄、裝箱單、合同為準，雙方交接驗收。
b、驗收后，雙方代表在驗收?qǐng)?bào)告上簽字。如有異議，協商解決。
保修期外:我公司采用定期回訪和隨時電話咨詢相結合的售后服務制度，力求及時發現和解決用戶使用中存在的困難和問題，為用戶提供技術咨詢。
1.我公司負責免費為用戶提供計量測試技術咨詢服務。
2.我公司為用戶提供終身成本價的設備保修服務。
我公司設有備件倉庫，負責為用戶提供終身成本價的備件服務。
3.我公司負責終身以?xún)?yōu)惠價格為用戶提供技術升級改造等售后增值服務。
4.如果用戶所在地區有我公司的區域辦事處，我公司的區域辦事處將全負責售后技術服務。
5.終身免費軟件升級。
