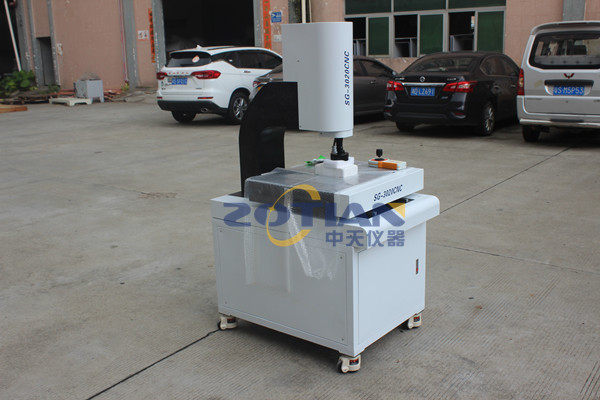

影像儀又稱非接觸式影像測量儀、影像精密測繪儀，是基于測量投影儀的工業測量檢測升級專業工具。它主要依靠數字圖像和計算機配合測量軟件來檢測產品。嚴格來說，以計算機為平臺，通過光學系統成像，通過測量軟件采集光柵數據來檢測產品尺寸的工具和設備稱為圖像測量投影儀或圖像投影儀。
影像測量儀:影像測量儀又稱輪廓投影儀或簡稱光學投影儀，即立式投影儀，是利用光的原理，通過各種鏡頭和視頻卡將工件輪廓投射到電腦顯示器屏幕上，再配合測量軟件進行非接觸式尺寸測量的檢測工具。
用途:圖像測量儀主要用于檢測度數、角度、形狀、表面等。各種產品。它是一種非接觸式的二進制測量，特別適用于彈性和脆性材料的測量。除了使用攝像機、二進制坐標處理器、數字顯示器、光柵讀取數據或自尋邊、打印機等接口設備外，還具有快速、準確、統計分析等優點，廣泛應用于高精度鈑金零件。PCB和目前流行的TFT行業，如刀模、背光、絕緣、面板、框架行業、BGA、塑料制品、五金、模具、手機殼、電子產品、銘牌、陶瓷、絕緣、醫療器械等領域，都可以實現批量快速檢驗。
搭載業界強大的手動影像測量軟件，可準確測量點、線、圓等元素，并具有強大的報表輸出功能。特別適用于多品種、小批量產品的測量，廣泛應用于模具、機械、電子等精密五金行業。
儀器特性:
◆移動裝置突破傳動設計，實現穩定快速移動。
◆立柱和底座采用高精度花崗巖結構，穩定可靠。
◆配備SBK-E多功能測量軟件，滿足不同的測量要求。
◆可導入DXF文件進行快速檢測。
◆測量數據可以導入到Word、Excel、AutoCAD中。
◆圖文并茂的報告輸出功能，輕松輸出測試結果。
◆ X.Y軸精密交叉滾輪導軌，確保機器的精度和使用壽命。
◆Z軸采用銀色直線導軌，保證Z軸對焦的穩定性，解決二次對焦和圖像測高精度問題。
◆高清鏡頭和高分辨率CCD可以實現產品的高清測量。
◆行業先進的卡位固定倍率鏡頭，輕松實現倍率切換。
應用工業：機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密五金、精密沖壓、連接器、接插件、端子、手機、家用電器、計算機(電腦)、液晶電視(LCD)、印刷電路板(線路板、PCB)、汽車、醫療器械、鐘表等。
測量對象：LCD、FPC、PCB、電路板、螺絲、彈簧、鐘表、手表、儀器、連接器(連接器、端子)、齒輪、凸輪、螺紋、半徑模板、螺紋模板、電線電纜、刀具、軸承、五金、沖壓件、屏幕、測試屏、水泥屏、網板(鋼網、SMT模板)等。
測量元件：長度、寬度、高度、孔距、間距、銷距、厚度、弧度、直徑、半徑、凹槽、角度、R角等。
影像測量儀主要測量軟件功能:
1.自動測量功能:鼠標可以自動找到一條直線，點擊圓，自動在框內畫圓，自動畫圓。
2.手動CNC:可以在夾具條件下進行半自動測量。
(測量效率遠高于同行)
3.光學測高功能
4.平面度的光學測量
5.輔助對焦:幫助在清晰的時候找到Z位置(輔助對焦提高測量精度)
6.圖片輸出:測量結果可以以圖片的形式輸出(相當于數碼相機的功能)。
7.形位公差:圓度、直線度、平行度、垂直度和同心度。
8.設定公差:可以設定產品的實際尺寸超出范圍，超出范圍會以紅色背景警告。
9.CCD校正:校正圖像失真。
10.輪廓跟蹤:工件輪廓由軟件自動計算并顯示(測量位置清晰顯示)。
11.矢量繪圖功能:圖元的字體可以無限放大縮小。
12.標記功能:半徑標記、直徑標記、角度標記、直線標記、直線標記、文字標記和坐標標記。
13.命令行:可以從命令行直接輸入坐標信息，生成點、直線、圓、圓弧等。以滿足特殊需求。
14.地圖測繪:工件的局部照片可以準確地整合到工件的整體地圖中，并保存為高像素照片。還可以打開之前拍攝的地圖，直接進行繪制、標注、修改等操作(合成大圖)。
15.虛擬測量:虛擬測量技術使圖像測量軟件脫離硬件平臺。在沒有設備和產品的情況下，軟件也可以測量產品的尺寸(離線測量)。
16.二維副本數:可以繪制產品外形，繪制的圖形可以傳到AutoCAD中形成工程圖，可以用于逆向工程。
17.SPC分析:可以計算CA，CP，CPK，DRL，DRR，DR，MAX，MIN，AVG，RANGE，STD，繪制X-R圖，散點圖，折線圖，直方圖等。
